ترانس آیفون ریموتی لگزو

  • عملکرد کاملا مستقل از مدار آیفون
  • نصب بسیار آسان
  • 36 ماهه
  • ماژول دربازکن کارتی + ریموتی لگزو،فرمان به قفل برقی همزمان با کارت و تگ جاسویچی و ریموت
موجود نیست
تاریخ بروزرسانی : پنجشنبه, 09 فروردین 1403
موجود است
آماده ارسال
مشاهده علاقه مندی ها

تحویل اکسپرس

پرداخت در محل

ضمانت اصل بودن

ارسال به تمام نقاط

بسته بندی زیبا

نقد و بررسی اجمالی

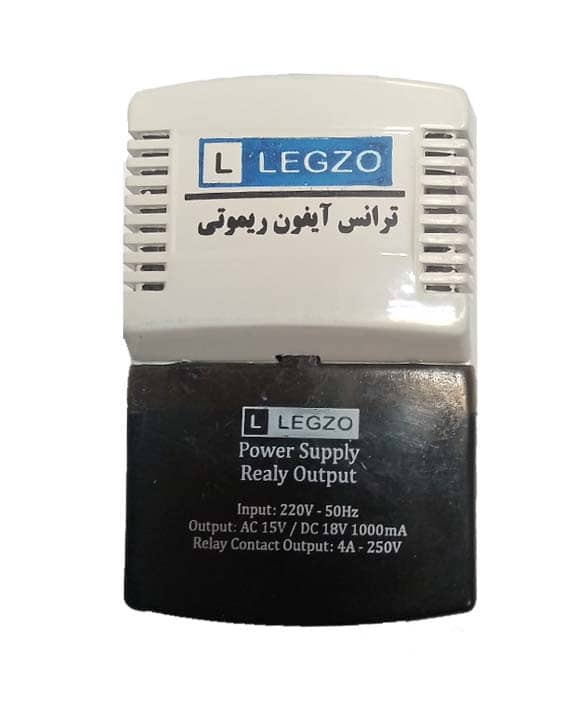

ترانس آیفون ریموتی لگزو

ترانس آیفون ریموتی لگزو مناسب جهت استفاده برای باز کردن درب ساختمان از راه دور (از داخل اتومبیل  و ...). از این دستگاه هم می توانید همراه سیستم اف اف و هم بصورت مجزا (بدون نیاز به اف اف) استفاده نمایید. این دربازکن ریموت دارای سیستم Learn است، به طوری که کاربر قادر است علاوه بر یک عدد ریموت کنترلی که همراه دستگاه تقدیم می شود 69 ریموت کنترل دیگر را نیز در حافظه دستگاه ذخیره و استفاده نماید. رانس آیفون ریموت دار جهت تغذیه ی انواع آیفون مورد استفاده قرار می گیرد که دارای سامانه ی تشخیص و ذخیره انواع متنوعی از ریموت های Learn بوده (433 مگا هرتز) که بصورت هوشمند درب منزل را باز می کند.

ترانس آیفون ریموتی لگزو



  • نصب بسیار آسان و سریع - حتی شما هم میتوانید در 10 دقیقه دستگاه را نصب و راه اندازی کنید
  • بدون نیاز به هیچ سیم کشی - دقیقاً مانند یک ترانس آیفون ساده نصب می شود

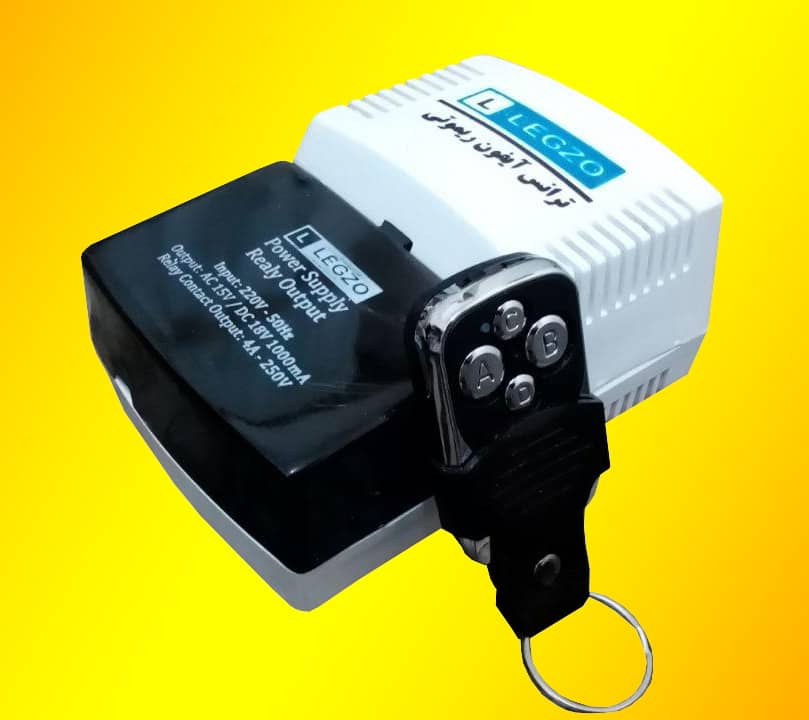

  • 1 عدد ریموت کنترل همراه دستگاه
  • یک سال گارانتی تعویض و 10 سال خدمات پس از فروش

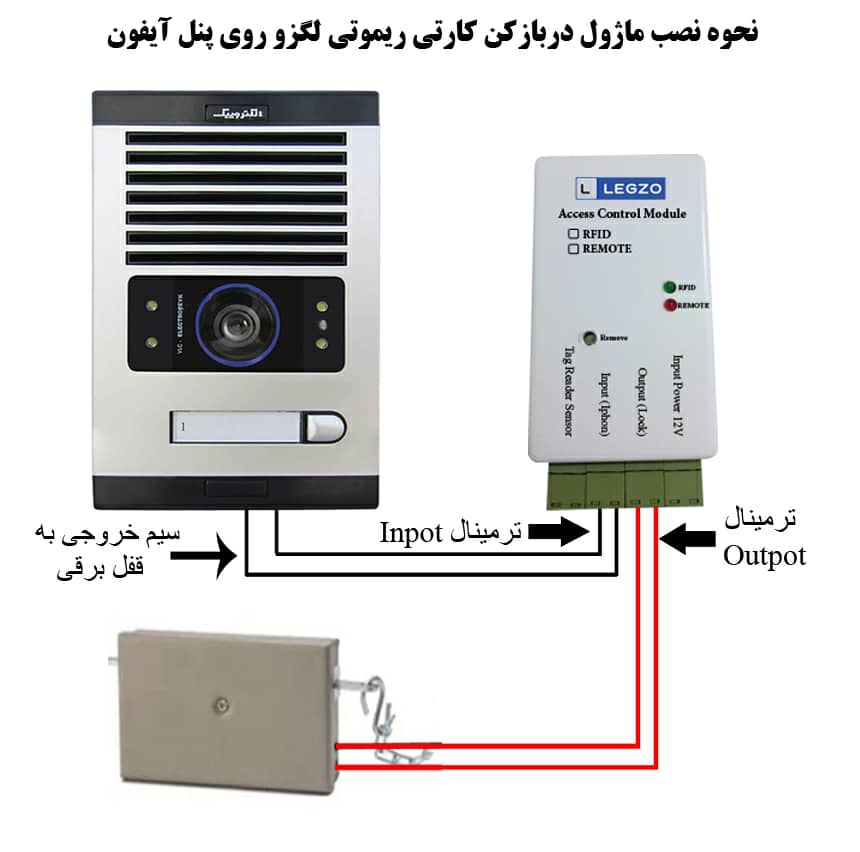

راهنمای نصب ترانس لگزو

برق 220 ولت شهر را به سیم بالای دستگاه متصل نمایید، سپس از سه خروجی میتوان استفاده نمود. توجه داشته باشید که در این نقشه سیم های همرنگ، هم فاز می باشند.از آنجایی که مطلع هستید در آیفون های جدید ورودی تغذیه به آیفون و هم خروجی آیفون به قفل برقی، ولتاژ AC می باشد.ترانس آیفون ریموتی دارای یک خروجی کنتاکت باز رله است که در واقع با رله داخلی پنل آیفون موازی می شود.بنابر این در اتصال سیم ها دقت بفرمایید که کدام یک از سیم های ولتاژ خروجی به قفل برقی از آیفون توسط رله آیفون قطع و وصل می شود و همان را با کنتاکت خورجی رله ترانس موازی بفرمایید.(در این نقشه فرض بر این است که سیم های قرمز توسط رله آیفون متصل می شوند.)

ترانس آیفون ریموتی لگزو

توجه داشته باشید :



  • بعد از اتصال ولتاژ ورودی چند لحظه صبر کنید تا دستگاه یک تک بوق بزند. حالا دستگاه آماده به کار است.
  • شما هم زمان میتوانید از این دستگاه هم به عنوان منبع تغذیه آیفون استفاده کنید و هم به عنوان دربازکن ریموت استفاده کنید.
  • ترمینال خروجی دستگاه (ترمینال Lock) یک کنتاکت در حالت عادی باز (NO) است و مانند یک کلید در مسیر قفل برقی قرار میگیرد.
  • برای راه اندازی قفل برقی از ولتاژ خروجی AC دستگاه به عنوان تغذیه استفاده نمایید.
  • برای اتصال ترمینال Lock به قفل برقی، سیم هایی که از طریق آیفون به قفل برقی وصل شده است را جدا نکنید. در واقع همزمان هم سیم های آیفون به قفل برقی باید متصل باشد (برای باز کردن درب توسط آیفون) و هم سیم ترمینال Lock باید متصل باشد (برای باز کردن درب توسط ریموت کنترل).



ترانس آیفون ریموتی لگزو

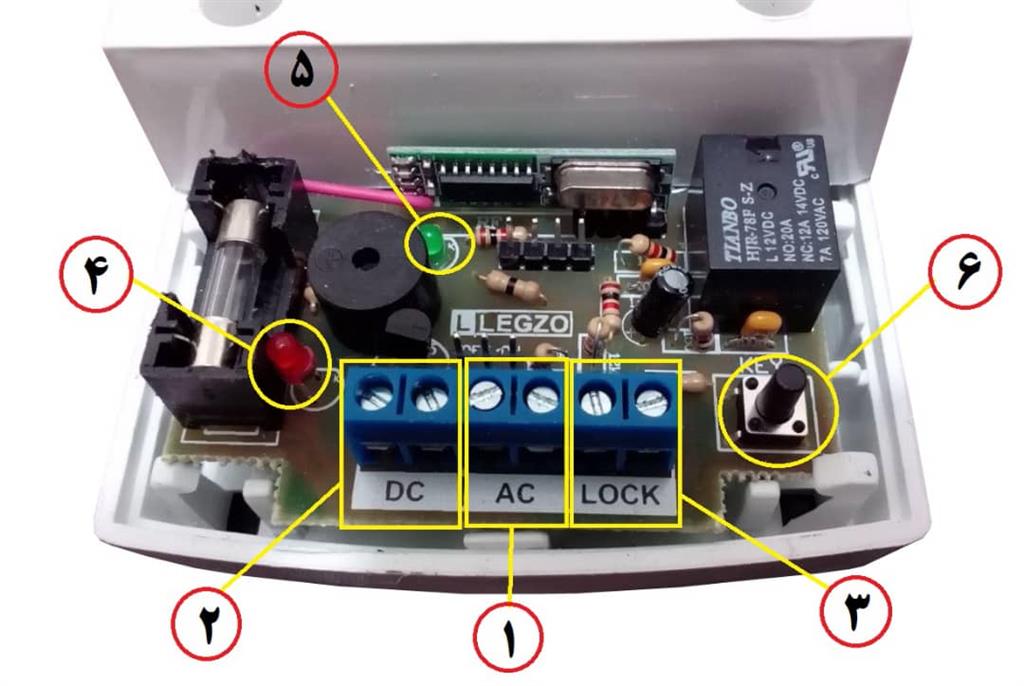

قسمت های مختلف دستگاه:

1- ترمینال خروجی ولتاژ AC جهت تغذیه قفل برقی

2- ترمینال خروجی ولتاژ DC جهت تغذیه پنل اف اف

3- ترمینال قفل برقی: این ترمینال در حالت عادی کلید باز است (NO) ، هنگامی که با شاسی ریموت کنترل سیستم را تحریک نمایید کلید بسته می شود، که از این کلید برای باز نمودن درب یا موارد دیگر استفاده می شود.

4- LED فیوز: روشن شدن این ال ای دی نشان دهنده سوختن فیوز است ، جهت عیب یابی سریع و راحت دستگاه.

5- LED عملکرد: همیشه روشن است و در زمان استفاده از ریموت به مدت یک ثانیه خاموش می شود و در زمان استفاده از دکمه Learn همراه با بیزر چشمک می زند.

6- دکمه Learn: برای اضافه و حذف کردن ریموت ها استفاده می شود

الف) برای حذف کردن ریموت های موجود در حافظه دکمه به این ترتیب عمل نمایید:

ولتاژ ورودی دستگاه را قطع نمایید

میکروسویچ لرن را در حالت فشار نگه دارید تا مرحله 5

در حالی که میکروسویچ لرن را نگه داشته اید ولتاژ ورودی دستگاه را متصل نمایید

همچنان دکمه لرن را نگه دارید دستگاه شروع به زدن بوق منقطع می کند

بوق منقطع برای 5 ثانیه قطع و مجدد بوق منقطع شروع می شود

حالا دکمه لرن را رها کنید و ولتاژ ورودی دستگاه را قطع کنید

مجددا برق ورودی دستگاه را وصل کنید حالا حافظه دستگاه کاملا ریست شده است و دستگاه آماده کار است.

ب) برای اضافه کردن ریموت یکی از دکمه های ریموت را نگه دارید و همزمان دکمه لرن را فشار دهید، دستگاه شروع به زدن بوق منقطع می کند. بعد از چند ثانیه بوق ثابت می شود. حالا دکمه ریموت داخل حافظه دستگاه ذخیره شده است.



ترانس آیفون ریموتی لگزو

جمع بندی نهایی

  • ماژول دربازکن کارتی + ریموتی لگزو
  • فرمان به قفل برقی همزمان با کارت و تگ جاسویچی و ریموت
  • قابل نصب بر روی تمامی آیفون ها و قول برقی ها و جک های پارکینگی
  • مدیریت بسیار آسان کارت ها و ریموت ها
  • قابل کارکرد با تمامی انواع تگ های (کلیدهای الکترونیکی) کارت، جاسویچی، برچسب، دستبند، با فرکانس 125KHz
  • عملکرد کاملا مستقل از مدار آیفون
  • نصب بسیار آسان و بدون نیاز به هیچ سیم کشی
  • قابلیت فرمان با کارت از چند محل با استفاده از چند تگ ریدر
  • 36 ماه ضمانت و 10 سال خدمات پس از فروش
