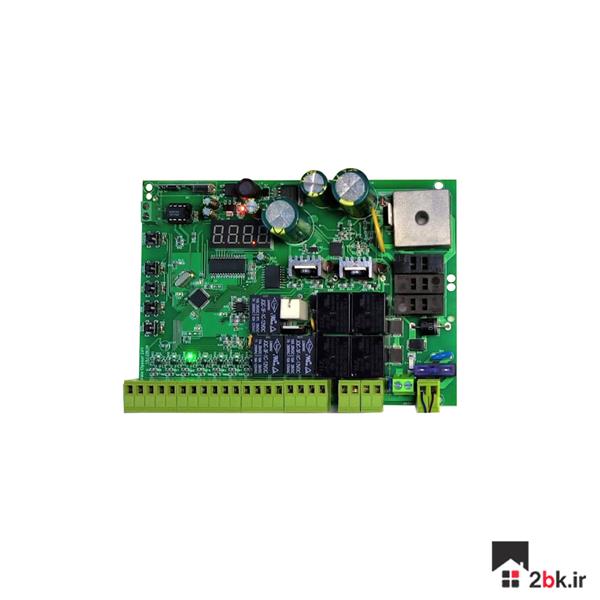

برد مدار فرمان جک پارکینگ بازویی 24 ولت زیمنس

مدار فرمان جک پارکینگ 24 ولت زیمنس

مدار فرمان 24 ولت زیمنس یکی از اجزای مهم در سیستم های جک درب پارکینگ است. که نقش اصلی در دستورات باز و بسته شدن درب دارد، این برد با استفاده از ولتاژ 24 ولت DC از ایمنی بیشتری نسبت به بردهای 220 ولت شهری دارد و برای کاربردهای خانگی و تجاری مناسب است. شرکت زیمنس در طراحی بردهای جک درب تجاری بالایی دارد و از لحاظ کیفیت قطعات الکترونیکی کاملا قابل اطمینان بوده. مدار فرمان جک پارکینگ 24 ولت زیمنس دارای مد دبل ، رله های مجزا و قابل برنامه ریزی پارکینگ و پشتیبانی از باتری با مدار شارژ هوشمند از دیگر ویژگی های این مدارفرمان است.

برد مدار فرمان زیمنس قابلیت اتصال با انواع سنسورها ، فتوسل ها کنترل از راه دور تجهیزات ایمنی مانند فلاشر را دارد.امکان تنظیم زمان باز و بسته شدن درب، توقف اضطراری، و بازگشت در صورت وجود مانع فراهم می‌شود. همچنین، عملکرد نرم و بی‌صدا و مصرف پایین انرژی از دیگر مزایای این سیستم است.

ویژگی های فنی برد زیمنس 24 ولت جک پارکینگ

• حالت مد دبل :

این برد توانایی راه اندازی دو موتور مجزا را دارد، یعنی به صورت پیش فرض همه بردها دو جک بازویی را پشتیبانی میکنند اما فرض کنیم یک مجتمعی با عرض زیاد دو ورودی پارکینگ دارد که به صرفه نیست برای جک درب دوم  یک برد خریداری شود. اما با سیم کشی اضافه میتوانید این مد را فعال کنید. با برنامه ریزی درست توسط نصاب هر درب به صورت جداگانه باز میشوند به طور مثال یک درب را اصلی فرض میکنیم که با دستور ریموت باز میشود و درب دوم با تاخیر 40 ثانیه ایی باز شود.تمام این موارد قابل برنامه ریزی هستند.

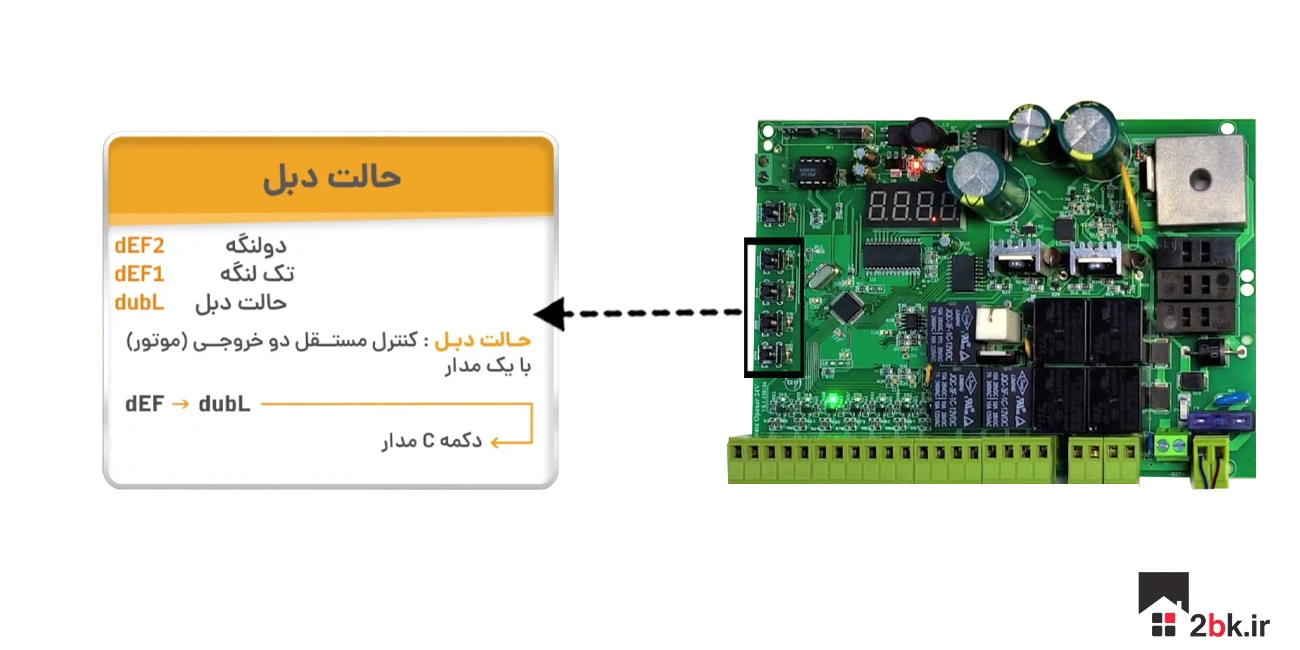

برای درک بهتر این مد باید طبق عکس چند مورد را بررسی کنیم.تا از لحاظ فنی کاملا گویا باشد. سمت چپ برد 24 ولت زیمنس 4 کلید ستونی زیر هم تعبیه شده که هرکدام از آنها یک وظیفه ایی دارند. اول باید وارد منو دیفالت (def) شد. با کمک گرفتن نمایشگر گرافیکال راه ساده تر میشود اولین کلید حالت معمول دولنگه را داریم ، کلید دوم حالت تک لنگه را داریم و دکمه سوم حالت دبل فعال میشود. که دکمه A ریموت خروجی 1 و دکمه B ریموت خروجی 2 را کنترل میکند.

نکته مهم : تا زمانی که یکی از موتور ها درحال باز شدن و بسته شدن است موتور درب 2 یا بلعکس فرمان باز شدن را از برد دریافت نمیکند تا زمانی که یا کامل باز شود یا بسته شود.

• رله مجزا پارکینگ :

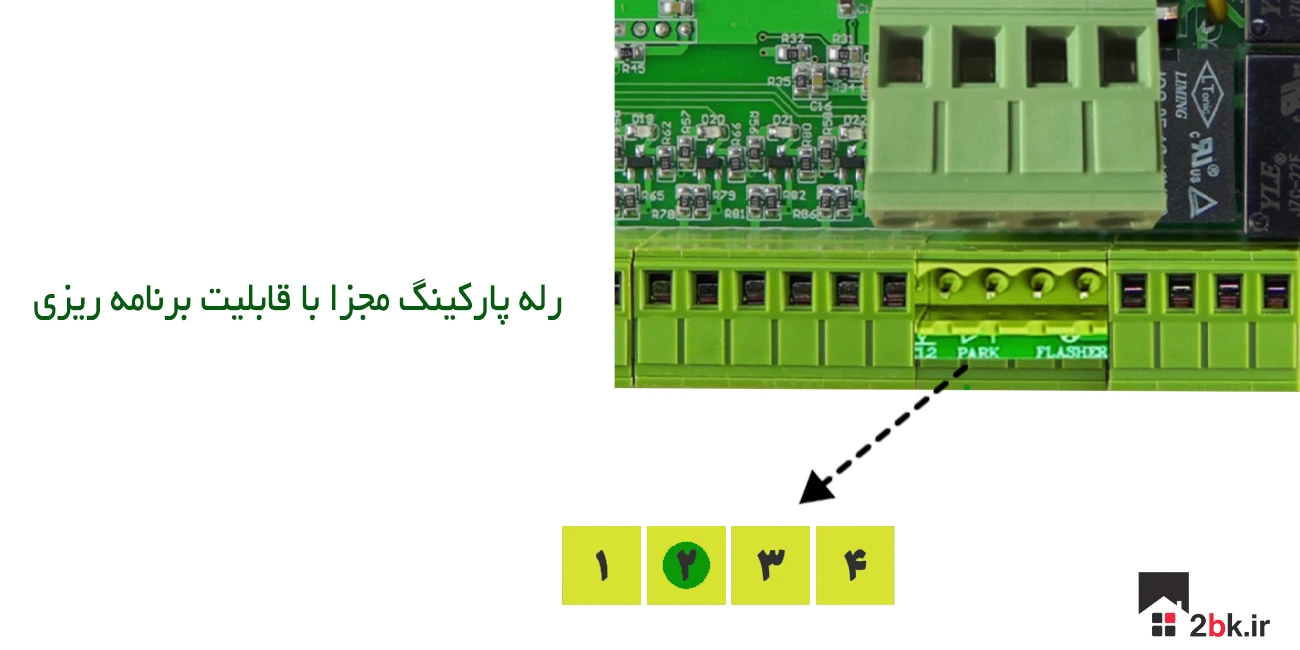

برد 24 ولت جک بازویی زیمنس مجهز به 2 رله مجزا است که یک اپشن خوب برای کنترل فلاشرهای چشمک زن اضافه سنورها و فتوسل ها است.

• پشتیبانی از ریموت های هاپینگ و لرنینگ:

ریموت های هاپینگ همان ریموت های ضد هک هستند در مدل های قدیمی به نام لرنینگ که صورت یک به یک کپی میشدند . برد 24 ولت قابلیت ست شدن با ریموت های هاپینگ و لرنینگ را تا 200 عدد پشتیبانی میکند.

• خروجی باتری برد :

شما کاربران میتوانید برای مواقعی که برق قطع میشود با اتصال یک باتری 24 ولت یا دو عدد باتری 12 ولت میتوانید جک را اماده فرمان کنید.

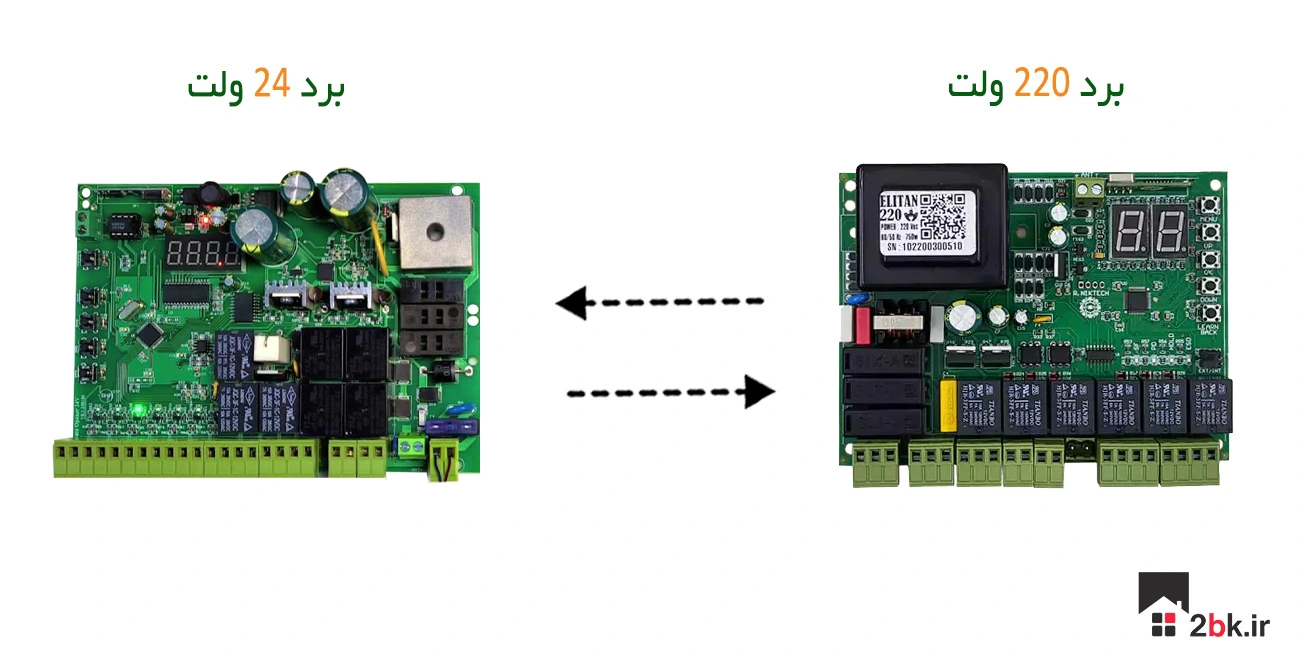

مقایسه بین برد 24 ولت با برد جک 220 ولت

✅ ۱. ولتاژ تغذیه موتور جک

• ۲۴ ولت: موتور جک با برق DC (مستقیم) کار می‌کند. معمولاً با استفاده از آداپتور یا ترانس، برق شهری به ۲۴ ولت DC تبدیل می‌شود.

• ۲۲۰ ولت: موتور جک مستقیم با برق شهری AC کار می‌کند.

✅ ۲. مصرف برق و ایمنی

• ۲۴ ولت:

  • مصرف برق پایین‌تر.

  • ایمنی بالاتر مخصوصاً در شرایط تماس با قطعات فلزی یا نصب در محیط‌های مرطوب.

  • مناسب برای محیط‌هایی با خطر برق‌گرفتگی (مثلاً مجتمع‌های مسکونی یا مناطق با کودکان).

• ۲۲۰ ولت:

  • مصرف برق بیشتر.

  • ریسک بالاتر برق‌گرفتگی.

  • نیاز به دقت بیشتر در سیم‌کشی و عایق‌بندی.

✅ ۳. کارکرد در هنگام قطع برق

• ۲۴ ولت:

  • قابلیت اتصال باتری بکاپ (UPS) به راحتی وجود دارد، چون ولتاژ پایین است.

  • می‌تواند در هنگام قطع برق نیز کار کند.

• ۲۲۰ ولت:

  • جک های برق شهری نیاز به UPS پیچیده‌تر و گران‌تر دارد.

  • معمولاً برد در هنگام قطع برق، کار نمی‌کند مگر با سیستم پشتیبان خاص.

مدار فرمان زیمنس مناسب چه موتورهایی است ؟

مدار فرمان زیمنس با تمامیه موتورهای ایرانی و وارداتی 24 ولت قابل نصب است، مانند جک پارکینگی الکتروپیک یوتاب 689 که یکی از جکهای پرتقضا میباشد قابل اجراست. شما مشتریان عزیز نگرانی بابت این که برد جک شما در بازار موجود نیست نباشید چرا که برد 24 ولت زیمنس این مشکل را برطرف میکند.

علت خرابی برد جکهای پارکینگ !

علت اول : نوسانات شدید و مکرر برق باعث سوختن آیسی ها و ترانزیستورهای برد میشود.

پیشگیری : استفاده از محافظ برق های مخصوص

علت دوم : اتصال معکوس قطب های منفی و مثبت برق ورودی با سیم کشی نامناسب

پیشگیری : برای هرگونه تغییر به طور مثال عوض کردن درب ها یا تعمیر بازو جک ها حتما از تکنسین برای اتصال مجدد کمک بگیرید.

علت سوم :  نفوذ آب و رطوبت که باعث اتصال کوتاه مدار میشود.

پیشگیری : مدارفرمان های 24 ولت اکثرا داخل یک باکس نگهداری میشوند هر چند گاهی باکس را بازدید کنید اگر نیاز مجدد به آبندی داشت انجام دهید.

گارانتی مدار فرمان زیمنس

 برد جک بازویی 24 ولت زیمنس با ضمانت 24 ماهه و خدمات شرکتی مادام العمر به فروش میرسد موارد ضروری جهت حفظ و نگهداری برد به صورت استاندارد انجام و پیکربندی شود سالهای سال دچار خرابی نمیشوند.

نتیجه گیری خرید مدار فرمان 24 ولت siemens

اگر به هر دلیلی برد جک پارکینگ بازویی 24 ولت خود سوخته و برند برد دستگاه در بازار موجود نیست،بهترین انتخاب برد مدارفرمان 24 ولت زیمنس است چرا که مد دبل را دارد به طور مثال اگر ساختمان شما شمالی و جنوبی باشد هر دو درب را با یک برد میتوانید کنترل کنید. از دیگر ویژگی این برد پشتیبانی از باتری ups را دارد در مواقع قطعی برق میتوانید با اتصال آن درب پارکینگ را باز و بسته کنید.فروشگاه ما انواع برد جکهای220 ولت زیمنس ، جک های ریلی و هیدرولیکی را موجود دارد و میتوانید با تماس گرفتن جهت خرید مشاوره کسب کنید.

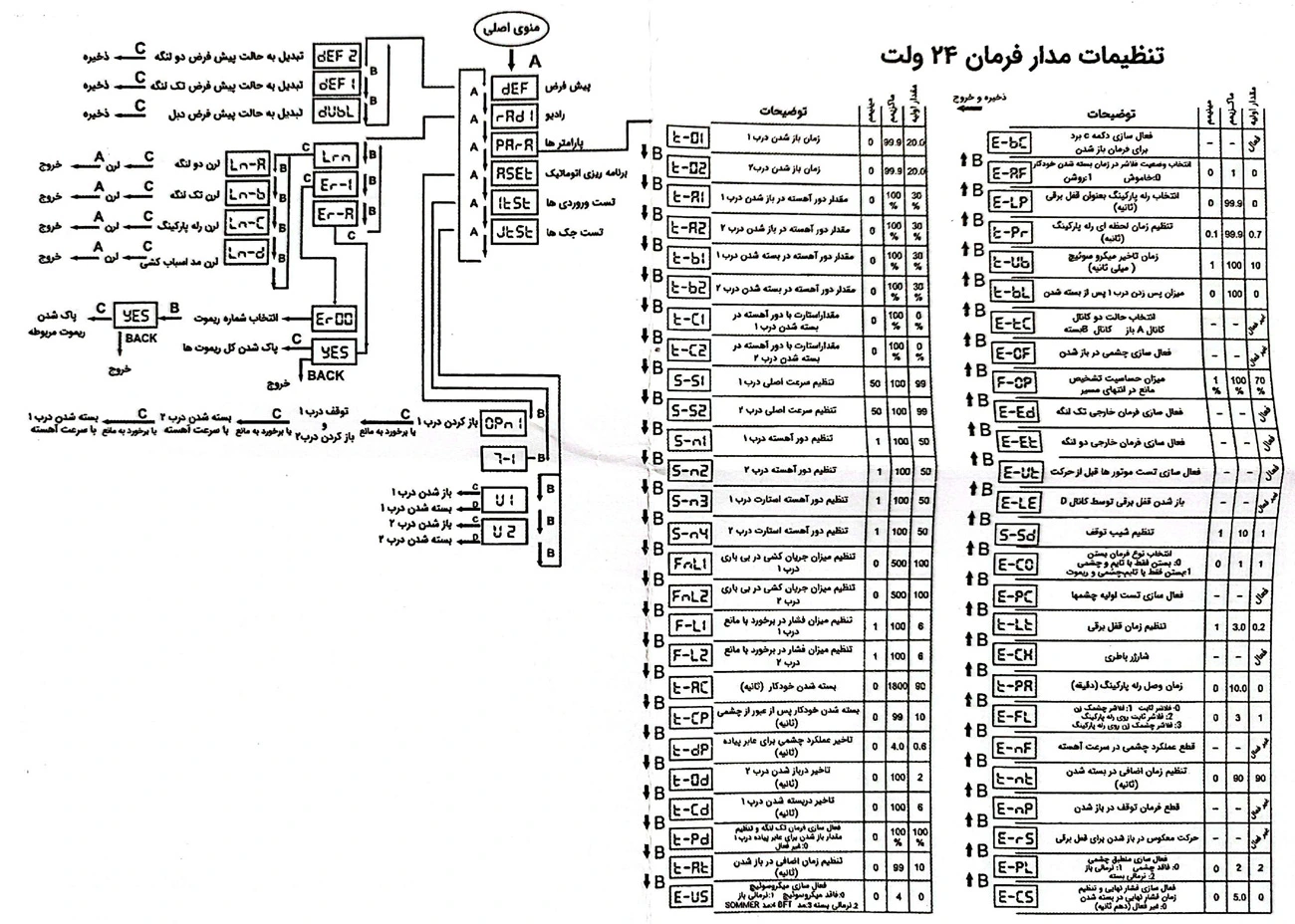

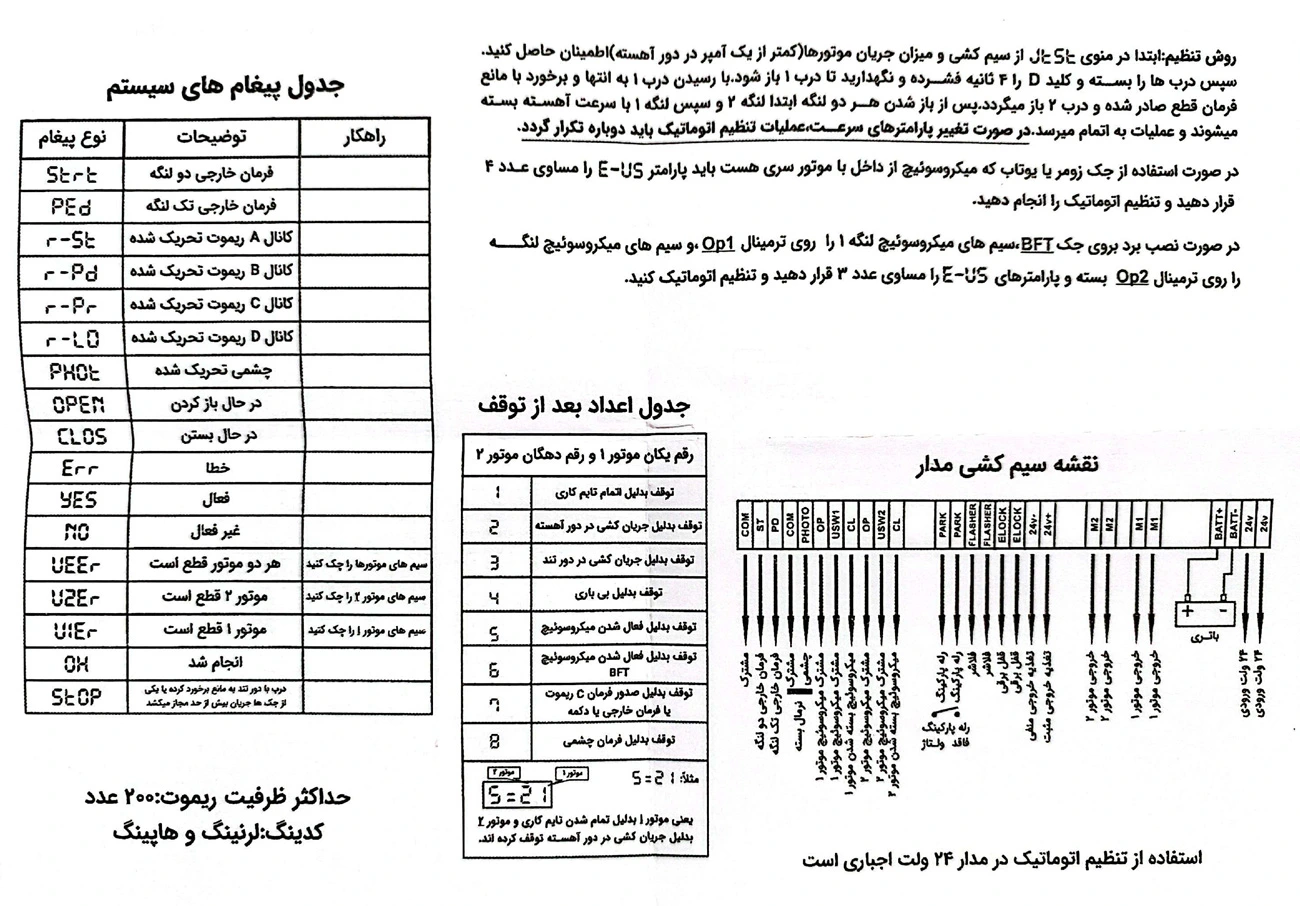

راهنمای کد و دستورات سیم کشی و نصب برد
