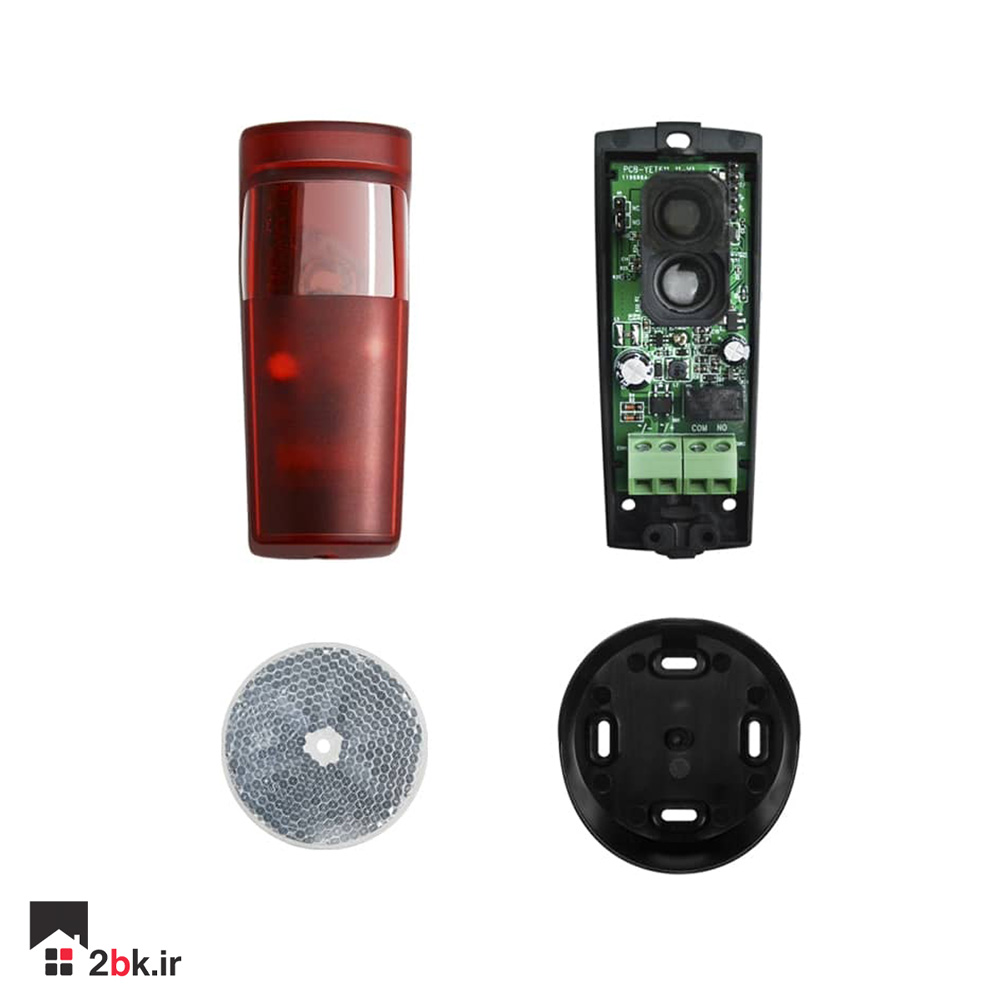

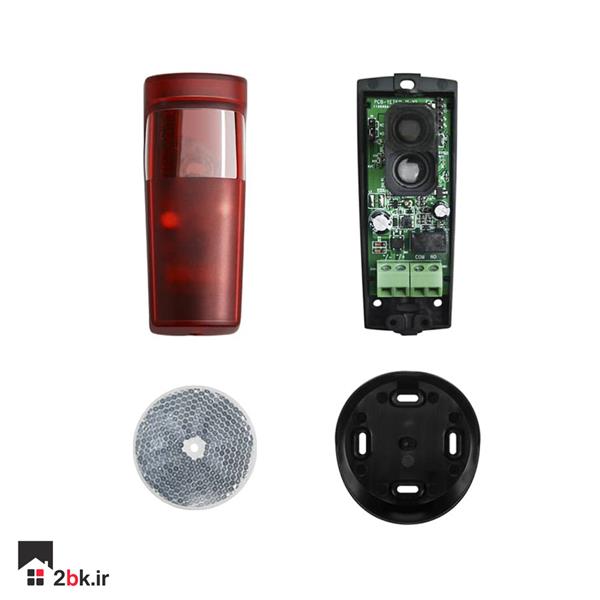

چشمی فوتوسل جک پارکینگ و راهبند زیمنس آینه ای با برد ۱۲ متر
چشمی فوتوسل جک پارکینگ و راهبند زیمنس آینه ای یکی از مدرنترین و دقیقترین سیستمهای ایمنی درب اتوماتیک است که با بهرهگیری از فناوری مادون قرمز (Infrared) و طراحی آینه ای منحصربهفرد، امنیت عبور و مرور در اماکن مسکونی، اداری و صنعتی را تضمین میکند.این مدل از فوتوسل زیمنس با برد موثر ۱۲ متر، مناسب برای انواع دربهای پارکینگی، کرکرههای برقی و راهبندهای اتوماتیک است و با بیشتر برندهای کنترل درب موجود در بازار ایران سازگاری کامل دارد.
عملکرد چشمی فوتوسل چیست؟
چشمی فوتوسل یا سنسور مادون قرمز، وظیفه دارد حضور افراد یا موانع را در مسیر بسته شدن درب تشخیص دهد.در مدل آینه ای زیمنس، برخلاف چشمیهای دو تکه (فرستنده و گیرنده)، فقط یک واحد اصلی نصب میشود و در سمت مقابل یک آینه بازتابنده قرار میگیرد.با تابش پرتو مادون قرمز از سنسور به آینه و بازگشت آن، سیستم عملکرد خود را کنترل میکند.در صورتی که شیء یا شخصی بین مسیر پرتو قرار گیرد، ارتباط نوری قطع شده و سیستم از بسته شدن درب جلوگیری میکند. این قابلیت، خطر آسیب به خودرو یا افراد را به صفر میرساند.
ویژگیهای فنی و تخصصی
چشمی فوتوسل زیمنس آینه ای با برد ۱۲ متر دارای ویژگیهای زیر است:
-
نوع عملکرد: مادون قرمز بازتابی (Reflective Type)
-
برد مؤثر: ۱۲ متر واقعی در محیط باز
-
ولتاژ کاری: ۱۲ تا ۲۴ ولت DC یا AC
-
جریان مصرفی: بسیار پایین (کمتر از ۵۰ میلیآمپر)
-
خروجی رله خشک (NO/NC) جهت سازگاری با تمام جکها و راهبندها
-
درجه حفاظت: IP65 مقاوم در برابر گرد و غبار و باران
-
جنس بدنه: پلیکربنات مقاوم در برابر UV و حرارت
-
دمای کاری: منفی ۲۰ تا مثبت ۶۰ درجه سانتیگراد
-
نصب آسان بدون نیاز به سیمکشی پیچیده برای فرستنده و گیرنده
این ویژگیها باعث شده چشمی زیمنس آینه ای به یکی از محبوبترین مدلها در بین نصابان حرفهای سیستمهای درب اتوماتیک تبدیل شود.
مزایای استفاده از چشمی آینه ای زیمنس
۱. کاهش هزینه نصب و نگهداری
در چشمیهای معمولی، دو بخش مجزا (TX و RX) باید دقیقاً روبهروی هم نصب شوند که تنظیم آنها زمانبر است.
اما در مدل آینه ای، فقط یک سمت نیاز به برق و اتصال دارد و سمت مقابل تنها یک بازتابدهنده ساده است. این موضوع باعث کاهش چشمگیر هزینه نصب و خطاهای تنظیمی میشود.
۲. زیبایی ظاهری و طراحی مدرن
طراحی آینهای و قاب مشکی براق این چشمی باعث شده جلوهای لوکس به درب پارکینگ و محوطه ساختمان ببخشد.
۳. عملکرد پایدار در شرایط محیطی سخت
بدنه مقاوم در برابر نور خورشید، باران و گردوغبار باعث میشود در محیطهای باز و صنعتی عملکرد این چشمی کاملاً پایدار باشد.
۴. افزایش ایمنی و کاهش خطرات
با تشخیص دقیق موانع حتی در فاصله ۱۲ متری، احتمال برخورد درب با خودرو، کودک یا حیوان خانگی بهطور کامل از بین میرود.
۵. سازگاری بالا با انواع جکها و راهبندها
چشمی زیمنس با بیشتر برندهای معروف جک درب پارکینگ از جمله V2، BFT، فک، سیماران، بتا، نایس، یوتاب و زومر قابل اتصال است.
نحوه نصب و تنظیم چشمی زیمنس آینه ای
نصب این چشمی بسیار سادهتر از مدلهای دو تکه است. مراحل نصب عبارتاند از:
-
انتخاب محل مناسب نصب
معمولاً در ارتفاع حدود ۵۰ سانتیمتر از سطح زمین و در محل تلاقی مسیر باز و بسته شدن درب نصب میشود. -
اتصال سیمها به مدار جک یا راهبند
دو سیم برق تغذیه و دو سیم خروجی رله به ترمینال فوتوسل در مدار کنترل متصل میشوند. -

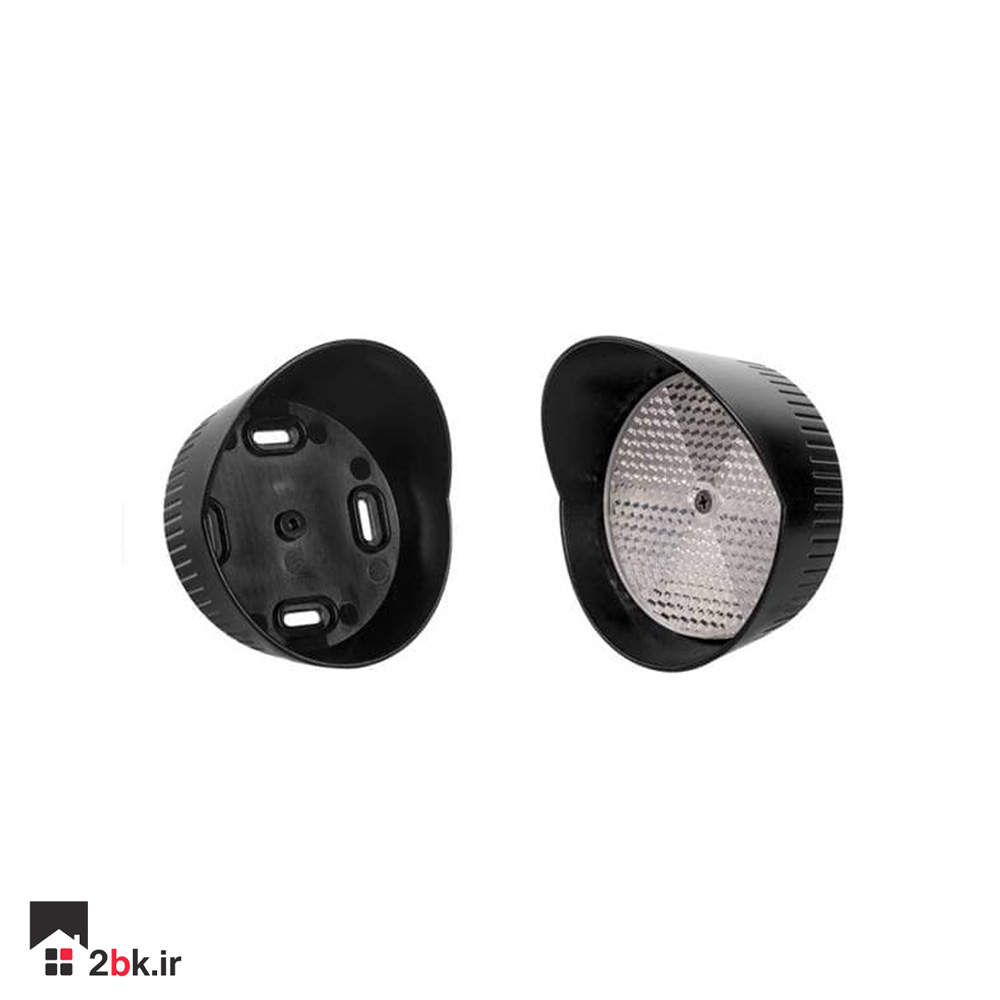

نصب آینه بازتابی در سمت مقابل
آینه باید دقیقاً روبهروی سنسور و در مسیر مستقیم پرتو قرار گیرد. -
تنظیم زاویه تابش
با استفاده از پیچهای تنظیم، پرتو مادون قرمز باید به مرکز آینه برخورد کند تا بازتاب صحیح انجام گیرد. -
تست نهایی
پس از روشن شدن سیستم، در صورت عبور مانع بین مسیر پرتو، چراغ نشانگر باید تغییر وضعیت دهد و از بسته شدن درب جلوگیری کند.
کاربردهای متنوع چشمی زیمنس آینه ای
این سنسور نهتنها برای جک پارکینگی، بلکه در کاربردهای گسترده دیگری نیز استفاده میشود:
-
راهبندهای اتوماتیک اماکن عمومی و خصوصی
-
درهای سکشنال صنعتی و سولهها
-
کرکرههای برقی فروشگاهی و گاراژها
-
سیستمهای کنترل ورود خودرو
-
درهای شیشهای هوشمند در ساختمانهای اداری و بیمارستانی
در تمام این موارد، هدف اصلی افزایش ایمنی و جلوگیری از آسیب به افراد و وسایل نقلیه است.
مقایسه با چشمیهای دو تکه معمولی
در چشمیهای سنتی، فرستنده و گیرنده جدا از هم نصب میشوند و برای تنظیم دقیق آنها باید چند بار تست صورت گیرد.
اما چشمی آینه ای زیمنس تنها یک طرف فعال دارد و همین موضوع باعث میشود:
-
نصب سریعتر انجام شود.
-
احتمال خطای تنظیم کاهش یابد.
