جک ریلی صنعتی پرشین پاور ۳۰۰۰؛ موتور سهتنی برای دربهای صنعتی سنگین
جک ریلی صنعتی پرشین پاور ۳۰۰۰ یکی از گزینههای مناسب برای اتوماسیون دربهای ریلی سنگین در محیطهای صنعتی است. این جک پارکینگی با توان 750 وات و موتور (سفارشی بصورت تکفاز و سه فاز)، برای جابهجایی دربهایی با وزن تا ۳۰۰۰ کیلوگرم طراحی شده و میتواند برای دربهای صنعتی کارخانهها، سولهها، کارگاهها و فضاهای تجاری مورد استفاده قرار گیرد. سرعت حرکت این موتور ریلی به ۱۱ متر بر دقیقه میرسد و برخورداری از استاندارد حفاظتی IP55، آن را برای استفاده در محیطهای صنعتی مناسب میکند.
معرفی اجمالی جک ریلی صنعتی پرشین پاور ۳۰۰۰
جک ریلی صنعتی پرشین پاور ۳۰۰۰ با نام مدل Niko-T3000، یک موتور ریلی سهفاز با توان یک اسب بخار جریان ۱.۷ آمپر است که برای دربهایی با وزن حداکثر ۳۰۰۰ کیلوگرم طراحی شده است. این موتور با سرعت ۱۱ متر بر دقیقه حرکت میکند و برای دربهایی با طول حداکثر ۱۵ متر کاربرد دارد. این مدل به دلیل ساختار صنعتی و ظرفیت بالای خود، برای دربهای سنگین در محیطهایی مانند کارخانهها، سولهها، کارگاهها، انبارها و پارکینگهای صنعتی و تجاری قابل استفاده است.
جدول مشخصات فنی جک ریلی صنعتی پرشین پاور ۳۰۰۰
برای آشنایی دقیقتر با مشخصات فنی جک ریلی پرشین پاور ۳۰۰۰، مهمترین مشخصات این مدل در جدول زیر آورده شده است.
| عنوان مشخصات | توضیحات |
|---|---|
| نوع محصول | جک زیلی صنعتی |
| مدل | niko-t3000 |
| برند | پرشین پاور |
| کشور سازنده | ایران |
| ولتاژ | تکفاز- سه فاز |
| توان موتور | 750 وات |
| جریان | 1/7 آمپز |
| دمای کاری | منفی 30 و مثبت 70 درجه سانتی گراد |
| سرعت حرکت | 11 متر بر دقیقه |
| درجه حفاظت | IP55 |
| سیکل کاری | 70 % |
| وزن گیربکس | 40 کیلوگرم |
| دور موتور | 1400 دور دقیقه |
| نسبت گیربکس | 1:30 |
| حدکثر وزن درب | 3000 کیلوگرم |
| حداکثر طول درب | 15 متر |
| ریل فلزی | 4 کتر فابریک |
| ضمانت | 12 ماه |

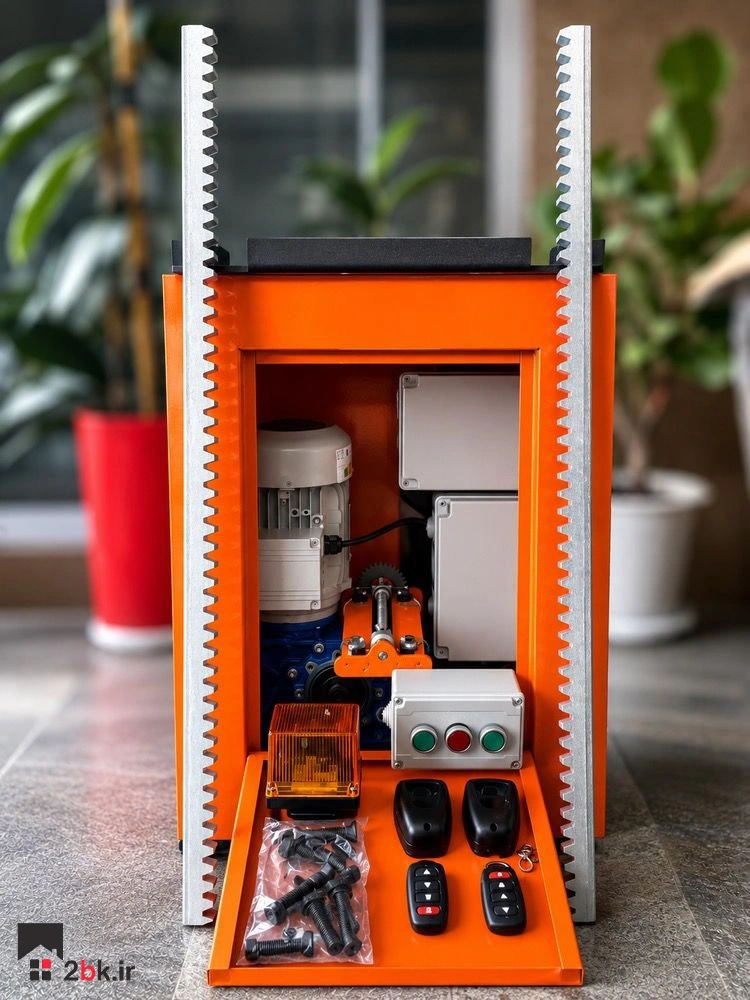

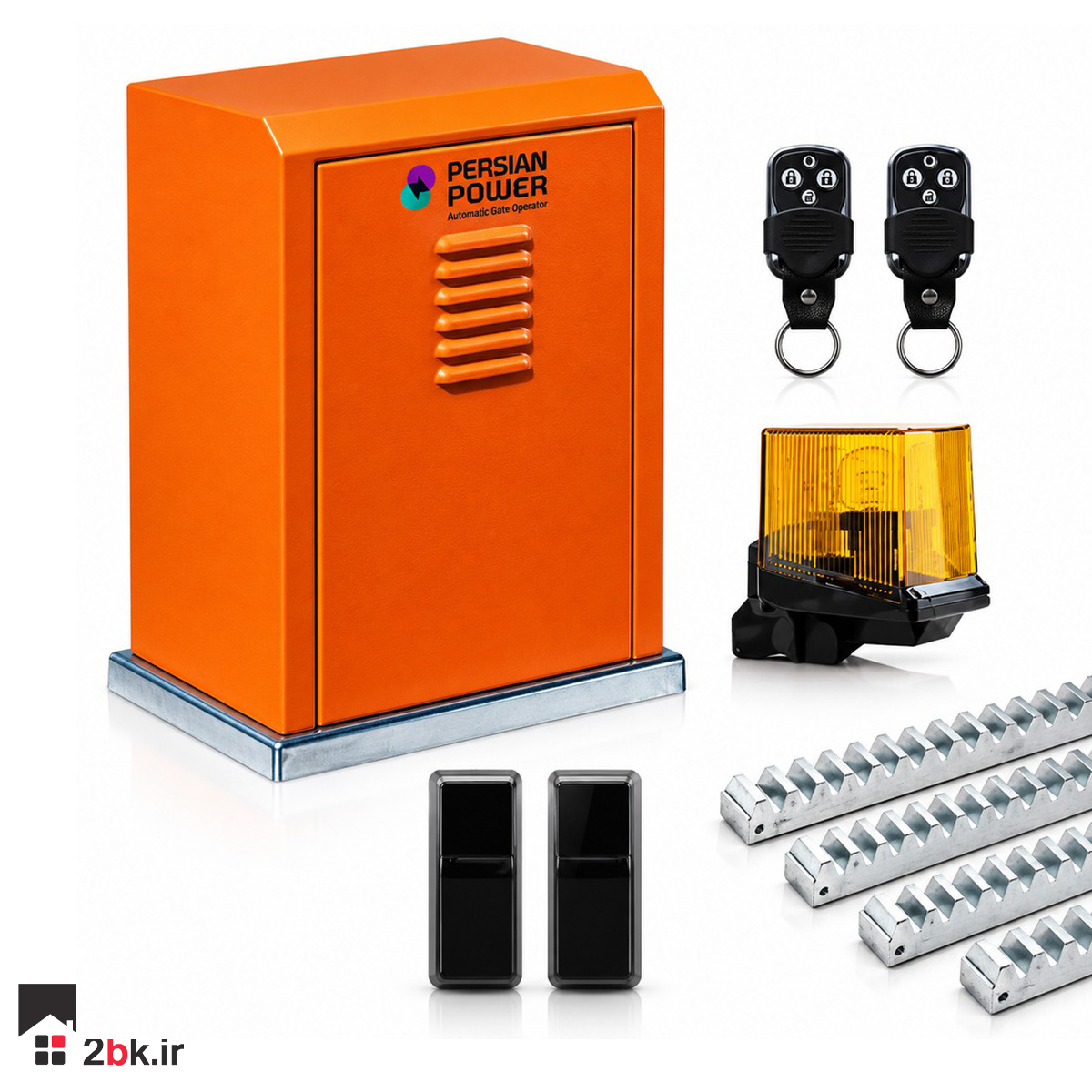

اجزای اصلی سیستم جک ریلی صنعتی پرشین پاور ۳۰۰۰
این سیستم از مجموعهای از قطعات مکانیکی و الکتریکی تشکیل شده است که عملکرد هماهنگ آنها باعث حرکت و کنترل درب میشود. اجزای اصلی عبارتاند از:
- موتور گیربکس صنعتی
- صفحه زیرین یا کانترپلیت
- ریل دنده فلزی M6 با ابعاد ۳۰×۳۰ میلیمتر
- مگنتها یا زبانههای مربوط به تنظیم لیمیتسوئیچ
- چشمی یا فتوسل
- فلاشر
- ریموت کنترل ۴۳۳ مگاهرتز
- کلید دستی روی برد
- قفل برقی
نحوه عملکرد و تنظیمات جک ریلی صنعتی پرشین پاور ۳۰۰۰
موتور گیربکس نیروی تولیدشده را به ریل دنده منتقل میکند و در نتیجه، درب روی مسیر ریلی حرکت میکند. تنظیم صحیح لیمیتسوئیچها، فتوسل و سایر بخشهای کنترلی برای عملکرد ایمن و دقیق سیستم اهمیت زیادی دارد. برد کنترل این مدل امکان تنظیم عملکردهایی مانند باز و بسته شدن خودکار، زمان حرکت، جهت حرکت موتور و کنترل با ریموت را در اختیار کاربر قرار میدهد.
تنظیمات برد کنترل
ریموت کنترل این سیستم با فرکانس ۴۳۳ مگاهرتز کار میکند و امکان تعریف ریموتهای تککاناله و چهارکاناله وجود دارد. همچنین میتوان جهت حرکت موتور را برای نصب در سمت چپ یا راست تنظیم کرد. قابلیت تنظیم بسته شدن خودکار نیز در برد وجود دارد و زمانهای ۵، ۱۰، ۱۵، ۲۰، ۳۰، ۶۰ و ۱۰۰ ثانیه قابل انتخاب هستند. در صورت غیرفعال بودن این قابلیت، درب پس از باز شدن بهصورت خودکار بسته نمیشود.
سیستم خلاص کن دستی
در زمان قطع برق یا زمانی که نیاز به حرکت دستی درب وجود دارد، میتوان از سیستم خلاصکن استفاده کرد. برای این کار ابتدا باید برق موتور قطع شود. سپس با چرخاندن مکانیزم خلاصکن در جهت پادساعتگرد، گیربکس آزاد میشود و امکان حرکت دستی درب فراهم خواهد شد. پس از بازگشت سیستم به حالت عادی، مکانیزم باید در جهت ساعتگرد چرخانده شود تا گیربکس دوباره درگیر شود.
مزایای جک ریلی صنعتی پرشین پاور ۳۰۰۰
جک ریلی صنعتی پرشین پاور ۳۰۰۰ با توجه به ظرفیت، ساختار موتور و تجهیزات کنترلی، برای استفاده در پروژههای صنعتی سنگین طراحی شده است.
ظرفیت جابهجایی تا ۳ تن
مهمترین ویژگی این مدل، توانایی جابهجایی دربهایی با وزن حداکثر ۳۰۰۰ کیلوگرم است. به همین دلیل، جک ریلی صنعتی ۳ تن میتواند برای دربهای سنگینی که موتورهای ریلی معمولی توان جابهجایی آنها را ندارند، مورد استفاده قرار گیرد.
موتور سهفاز صنعتی
موتور 750 واتی این مدل با برق ۴۰۰ ولت تکفاز کار میکند و برای پروژههایی طراحی شده است که به یک موتور ریلی قدرتمند برای دربهای سنگین نیاز دارند.
درجه حفاظت IP55
بدنه موتور دارای درجه حفاظت IP55 است که مقاومت مناسبی در برابر ورود گردوغبار و آب از جهات مختلف ایجاد میکند. این ویژگی باعث میشود موتور برای استفاده در محیطهای صنعتی مناسب باشد.
ریل فلزی ۴ متری با مدول ۶
در این سیستم از ریل دنده فلزی M6 استفاده میشود. ماژولهای ۴ متری ریل امکان اجرای سیستم روی دربهای ریلی با طول زیاد را فراهم میکنند.
مناسب برای محیطهای پرتردد صنعتی
با توجه به ساختار صنعتی و سیکل کاری ۷۰ درصد، این مدل برای محیطهایی که درب در طول روز دفعات زیادی باز و بسته میشود، گزینهای مناسب برای کاربردهای صنعتی به حساب میآید.
کاربردهای جک ریلی صنعتی پرشین پاور ۳۰۰۰
موتور ریلی صنعتی صنعتی پرشین پاور ۳۰۰۰ میتواند در انواع پروژههای صنعتی و تجاری مورد استفاده قرار گیرد، از جمله:
- درب ورودی کارخانهها
- درب سولههای صنعتی
- درب کارگاهها و واحدهای تولیدی
- ورودی انبارها و مراکز لجستیکی
- پارکینگهای صنعتی و تجاری
- دربهای ریلی سنگین با طول زیاد
- دربهایی با وزن حداکثر ۳۰۰۰ کیلوگرم و طول حداکثر ۱۵ متر
نکات مهم در نصب جک ریلی صنعتی پرشین پاور ۳۰۰۰
پیش از نصب موتور، باید از سالم و پایدار بودن چرخهای درب و آزاد بودن مسیر حرکت آن اطمینان حاصل شود. ریل نیز باید کاملاً تراز باشد تا درب بدون فشار اضافی حرکت کند. ریل دنده باید با فاصله مناسب از چرخدنده موتور نصب شود تا حرکت سیستم روان باشد. همچنین، لیمیتسوئیچها باید متناسب با نقاط توقف درب تنظیم شوند. در نصب فتوسل نیز باید محل قرارگیری فرستنده و گیرنده بهدرستی انتخاب شود. فتوسل باید بهگونهای نصب شود که هنگام بسته شدن درب، وجود مانع را تشخیص دهد و از ادامه حرکت درب جلوگیری کند. به دلیل وزن بالای دربهای صنعتی، نصب و تنظیم این سیستم بهتر است توسط فرد متخصص انجام شود و عملکرد تجهیزات ایمنی پس از نصب مورد بررسی قرار گیرد.
نگهداری جک ریلی صنعتی پرشین پاور ۳۰۰۰
برای حفظ عملکرد صحیح موتور و افزایش طول عمر سیستم، سرویس دورهای اهمیت زیادی دارد. در بازههای منظم باید چرخهای درب، ریل دنده، تجهیزات ایمنی و اتصالات سیستم بررسی شوند. طبق دستورالعمل محصول، سرویس و بررسی سیستم حداقل هر ۶ ماه یکبار توصیه میشود. در این بررسی باید روانکاری چرخهای درب، تمیزی ریل دنده، عملکرد فتوسل و سایر تجهیزات ایمنی کنترل شود. همچنین در زمان انجام تعمیرات یا سرویس، رعایت نکات ایمنی و قطع برق سیستم اهمیت زیادی دارد.
جمعبندی
جک ریلی صنعتی پرشین پاور ۳۰۰۰ یک موتور ریلی سهفاز با توان ۷۰۰ وات است که برای جابهجایی دربهای سنگین تا وزن ۳ تن و طول حداکثر ۱۵ متر طراحی شده است. سرعت ۱۱ متر بر دقیقه، درجه حفاظت IP55، ریل دنده فلزی و سیکل کاری ۷۰ درصد از مهمترین مشخصات این مدل هستند. اگر برای کارخانه، سوله، کارگاه، انبار یا پارکینگ صنعتی به موتور درب ریلی برای دربهای سنگین نیاز دارید، ظرفیت ۳۰۰۰ کیلوگرمی این مدل میتواند آن را به گزینهای قابل بررسی برای چنین پروژههایی تبدیل کند. برای خرید این محصول یا مشاوره و استعلام قیمت با کارشناسان فنی 2bk تماس بگیرید.
پرسشهای پرتکرار درباره جک ریلی صنعتی پرشین پاور ۳۰۰۰
جک ریلی پرشین پاور ۳۰۰۰ برای چه نوع دربی مناسب است؟
این مدل برای دربهای ریلی صنعتی و سنگین با وزن حداکثر ۳۰۰۰ کیلوگرم و طول حداکثر ۱۵ متر طراحی شده است. بنابراین میتواند در کارخانهها، سولهها، کارگاهها، انبارها و پارکینگهای صنعتی مورد استفاده قرار گیرد.
جک ریلی صنعتی چه تفاوتی با جک ریلی معمولی دارد؟
جکهای ریلی صنعتی برای جابهجایی دربهای سنگینتر و استفاده در محیطهای صنعتی طراحی میشوند و معمولاً از موتور و گیربکس قدرتمندتری برخوردار هستند. جک ریلی پرشین پاور ۳۰۰۰ نیز برای دربهایی تا وزن ۳ تن طراحی شده است.
جک ریلی صنعتی ۳۰۰۰ برای کارخانه مناسب است؟
بله، این مدل با موتور سهفاز، ظرفیت جابهجایی تا ۳۰۰۰ کیلوگرم و سیکل کاری ۷۰ درصد، برای استفاده در محیطهای صنعتی مانند کارخانهها قابل استفاده است.
برای انتخاب جک ریلی چه عواملی مهم هستند؟
وزن و طول درب، میزان تردد، شرایط محیطی، نوع برق در دسترس و تجهیزات ایمنی از مهمترین عواملی هستند که باید پیش از انتخاب موتور ریلی در نظر گرفته شوند.
جک ریلی ۳۰۰۰ برای درب سوله مناسب است؟
اگر وزن درب سوله حداکثر ۳۰۰۰ کیلوگرم و طول آن حداکثر ۱۵ متر باشد، این مدل از نظر ظرفیت اسمی برای چنین دربی طراحی شده است. البته شرایط مکانیکی درب و مسیر حرکت نیز باید پیش از نصب بررسی شود.
