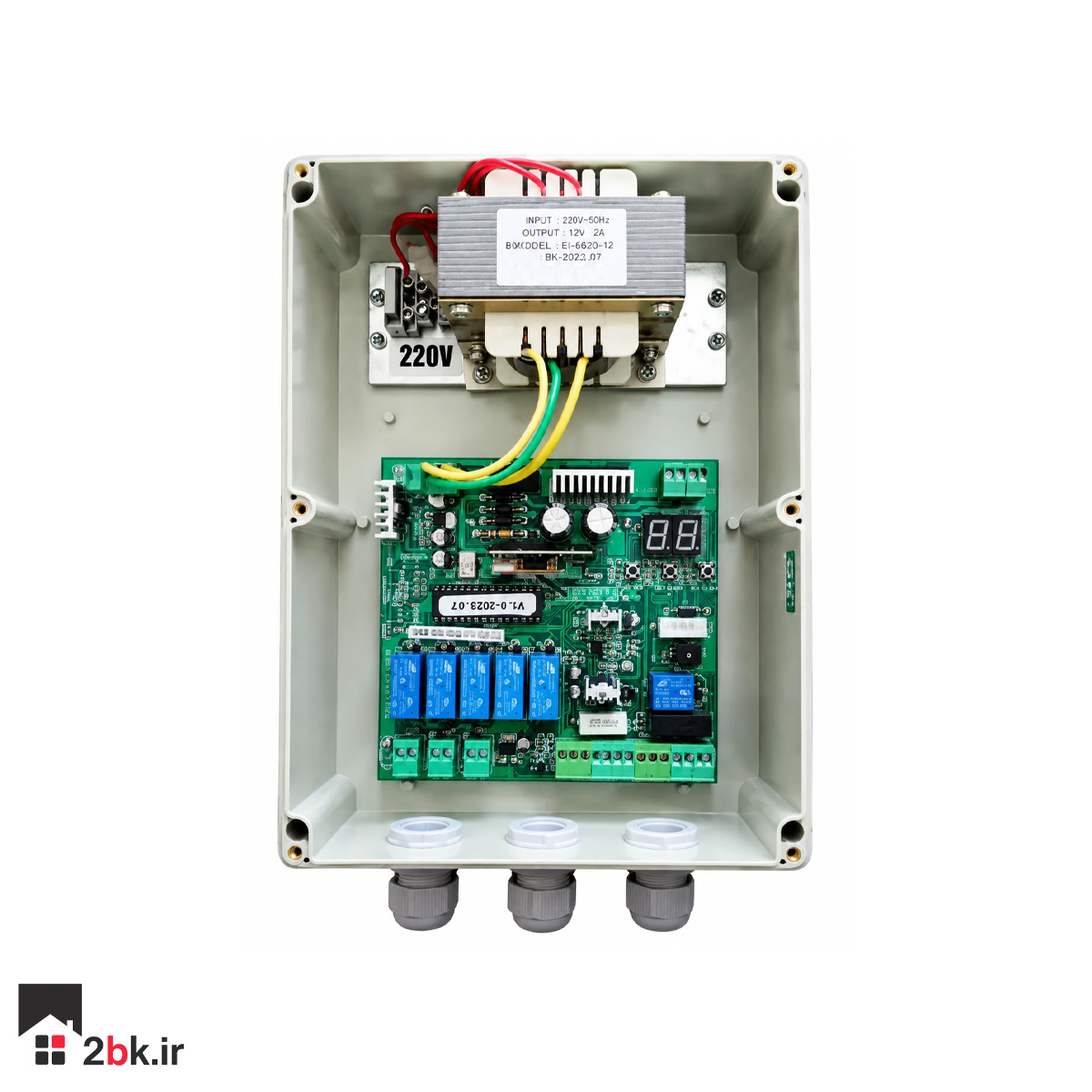

برد جک پارکینگی یوتاب 24 ولت DC مدل 689
برد جک پارکینگی یوتاب ۲۴ ولت DC مدل 689 یکی از قطعات اصلی سیستم درب جک پارکینگ اتوماتیک است که وظیفه کنترل عملکرد جک‌ها و هماهنگ‌سازی فرمان‌های ورودی را بر عهده دارد. این مدار فرمان با پشتیبانی از قابلیت‌هایی مانند تنظیم زمان حرکت موتور، تعیین فاصله زمانی حرکت دو لنگه، بسته‌شدن خودکار درب و اتصال تجهیزات ایمنی، امکان مدیریت عملکرد درب پارکینگ را فراهم می‌کند. این محصول با نام‌هایی مانند برد مدار فرمان Utab 689T، برد جک پارکینگی یوتاب 24V DC و برد جک یوتاب 24V نیز شناخته می‌شود. این مدار فرمان جک پارکینگی 24 ولت برای کنترل عملکرد جک‌های سازگار با این برد طراحی شده است. هنگام انتخاب آن باید به ولتاژ موتور، امکانات کنترلی، ظرفیت حافظه ریموت، خروجی تجهیزات جانبی و سازگاری برد با جک‌های نصب‌شده توجه کرد. در ادامه، مشخصات فنی، قابلیت‌ها، نکات خرید و موارد مهم مربوط به نصب و راه‌اندازی این برد را بررسی می‌کنیم.
مشخصات فنی برد جک پارکینگی یوتاب 689
پیش از خرید برد جک پارکینگی یوتاب 689، بهتر است مشخصات فنی آن را بررسی کنید تا از تناسب محصول با سیستم درب اتوماتیک خود مطمئن شوید. این مشخصات شامل ولتاژ موتور، برق ورودی، فرکانس ریموت، خروجی فلاشر و امکانات ایمنی است.
| مشخصات | توضیحات |
|---|---|
| نوع محصول | برد مدار فرمان جک درب پارکینگ |
| مدل | یوتاب 689 |
| برند | یوتاب |
| کشور سازنده | ایران |
| ولتاژ کاری موتور | 24 ولت dc |
| برق ورودی | 220 ولت ac |
| فرکانس ریموت | 433 مگاهرتز |
| ظرفیت حافظه ریموت | بسته به نسخه از 80 تا 200 ریموت |
| برد تقریبی ریموت | حدود 30 تا 50 متر بسته به شرایط محیط |
| خروجی فلاشر | دارد |
| ورودی چشمی | دارد |
| قابلیت اتصال قفل برقی | دارد |
| تنظیم زمان حرکت موتور | دارد |
| تنظیم تاخیر بین لنگه ها | دارد |
| بسته شدن خودکار | دارد |
| تشخیص اضافه بار | دارد |
| سیستم باتری پشتیبان | دارد |
| درجه حفاظت | ip44 |
| نمایشگر | نمایشگر سون سگمنت |
| گارانتی | 24 ماه |
نکته مهم: مشخصات و امکانات ممکن است با توجه به نسخه تولیدی یا تجهیزات همراه محصول متفاوت باشند. به‌خصوص در مورد ظرفیت حافظه ریموت و نوع نمایشگر، مشخصات دقیق نسخه موجود را هنگام خرید بررسی کنید.
ظرفیت حافظه ریموت در نسخه‌های مختلف
ظرفیت حافظه ریموت جک پارکینگ در نسخه‌های مختلف این برد متفاوت است. در برخی منابع، ظرفیت ۸۰ ریموت و در برخی دیگر، حداکثر ۲۰۰ ریموت ذکر شده است. پیش از خرید، ظرفیت نسخه موردنظر را از فروشنده استعلام کنید؛ به‌ویژه اگر قرار است چندین ریموت برای ساکنان ساختمان، کارکنان یا کاربران مختلف تعریف شود.
قابلیت‌ها و امکانات برد مدار فرمان یوتاب 689
برد مدار فرمان، بخش کنترلی جک پارکینگ است و عملکرد موتور و تجهیزات جانبی را مدیریت می‌کند. امکانات زیر از قابلیت‌های مطرح‌شده برای برد یوتاب 689 هستند.
تنظیم زمان حرکت موتور
با تنظیم زمان حرکت موتور می‌توان مدت فعالیت جک‌ها را متناسب با شرایط درب تعیین کرد. تنظیم صحیح این زمان اهمیت زیادی دارد؛ زیرا زمان نامناسب ممکن است باعث توقف زودهنگام یا ادامه حرکت موتور بیش از مقدار موردنیاز شود. هنگام راه‌اندازی، زمان‌بندی باید بر اساس وضعیت واقعی درب و دستورالعمل همان نسخه تنظیم شود.
تنظیم تأخیر بین دو لنگه
در درب‌های دو لنگه، حرکت هم‌زمان یا نامتناسب لنگه‌ها ممکن است باعث برخورد آن‌ها شود. قابلیت تنظیم تأخیر به هماهنگ‌سازی ترتیب حرکت جک‌ها کمک می‌کند. با تنظیم درست این پارامتر، می‌توان ترتیب باز و بسته‌شدن لنگه‌ها را با ساختار درب هماهنگ کرد.
قابلیت بسته شدن خودکار درب
قابلیت بسته‌شدن خودکار به برد اجازه می‌دهد پس از سپری‌شدن زمان تعیین‌شده، فرمان بسته‌شدن درب را صادر کند. این ویژگی برای پارکینگ‌های مسکونی و محیط‌هایی که بسته‌ماندن درب اهمیت دارد، کاربردی است. زمان این عملکرد باید متناسب با رفت‌وآمد کاربران و شرایط محل نصب تنظیم شود.
تشخیص اضافه بار و کنترل حرکت موتور
قابلیت تشخیص اضافه‌بار می‌تواند در صورت تشخیص شرایط غیرعادی از طریق جریان مصرفی موتور، عملکرد سیستم را متوقف کند و در شرایط تعریف‌شده، حرکت کوتاهی در جهت معکوس انجام دهد. عملکرد دقیق این قابلیت به طراحی و تنظیمات برد وابسته است. بنابراین، نباید آن را جایگزین تجهیزات ایمنی مناسب یا بررسی دوره‌ای جک و درب دانست.
ورودی چشمی ایمنی
چشمی فتوسل جک پارکینگ یکی از تجهیزات مهم در سیستم درب اتوماتیک است. این تجهیز می‌تواند وجود مانع در مسیر حرکت درب را تشخیص دهد و از طریق ورودی مربوطه، فرمان لازم را به مدار فرمان ارسال کند. برد یوتاب ۶۸۹ از ورودی چشمی پشتیبانی می‌کند؛ اما هنگام نصب باید نوع اتصال و تنظیمات ورودی با دستورالعمل همان نسخه مطابقت داشته باشد.
خروجی فلاشر ۲۴ ولت
فلاشر جک پارکینگ با ایجاد هشدار نوری، حرکت درب را به اطرافیان اطلاع می‌دهد. خروجی ۲۴ ولت این برد برای اتصال تجهیزات سازگار در نظر گرفته شده است. پیش از اتصال فلاشر، ولتاژ نامی و مشخصات الکتریکی آن را بررسی کنید تا با خروجی مدار فرمان مطابقت داشته باشد.
قابلیت اتصال قفل برقی
در برخی سیستم‌های درب اتوماتیک، قفل برقی برای افزایش امنیت و تثبیت وضعیت درب استفاده می‌شود. وجود قابلیت اتصال قفل برقی در برد، امکان هماهنگ‌کردن عملکرد این تجهیز با سیستم کنترل را فراهم می‌کند. نوع قفل و نحوه سیم‌کشی باید با مشخصات خروجی برد و دستورالعمل نصب سازگار باشد.
گیرنده ریموت با فرکانس ۴۳۳ مگاهرتز
برد جک پارکینگی یوتاب 689 از سیستم کنترل ریموت با فرکانس اعلام‌شده ۴۳۳ مگاهرتز پشتیبانی می‌کند. با استفاده از ریموت سازگار، کاربر می‌تواند بدون نیاز به باز و بسته‌کردن دستی درب، فرمان موردنظر را ارسال کند. هنگام تهیه ریموت جدید، فقط به فرکانس توجه نکنید؛ سازگاری ریموت با گیرنده و روش کددهی آن نیز اهمیت دارد. همچنین ظرفیت حافظه باید متناسب با تعداد ریموت‌های موردنیاز باشد.
باتری پشتیبان در برد جک پارکینگی یوتاب 689
وجود سیستم باتری پشتیبان می‌تواند در زمان قطع برق، امکان استفاده از درب اتوماتیک را فراهم کند. مدت و نحوه عملکرد سیستم نیز به وضعیت باتری، میزان شارژ، تعداد دفعات استفاده و نحوه سیم‌کشی وابسته است. ظرفیت اعلام‌شده برای باتری، ۱۲ ولت و ۴٫۵ آمپرساعت برای هر بازو است. از آنجا که ولتاژ کاری موتور ۲۴ ولت DC اعلام شده، نحوه اتصال باتری‌ها باید دقیقاً مطابق نقشه سیم‌کشی نسخه موردنظر انجام شود. صرفاً بر اساس ظرفیت باتری یا ولتاژ موتور، نباید نوع اتصال را حدس زد. برای حفظ عملکرد سیستم، وضعیت باتری‌ها را به‌صورت دوره‌ای بررسی کنید. باتری فرسوده یا شارژ نامناسب ممکن است باعث کاهش زمان پشتیبانی در هنگام قطع برق شود.
مقایسه برد یوتاب ۶۸۹ با زومر
برد یوتاب ۶۸۹ و برخی مدل‌های مدار فرمان زومر از نظر کاربرد کلی، یعنی کنترل جک‌های درب اتوماتیک، در یک گروه قرار می‌گیرند. با این حال، شباهت در کاربرد به معنی یکسان‌بودن مشخصات فنی، نقشه سیم‌کشی یا سازگاری کامل آن‌ها نیست. هنگام مقایسه این دو محصول باید ولتاژ موتور، نوع خروجی‌ها، ورودی تجهیزات ایمنی، قابلیت تنظیم زمان حرکت، روش تعریف ریموت و پشتیبانی از باتری پشتیبان بررسی شود. برای مثال، اگر قرار است برد یک سیستم موجود تعویض شود، صرف شباهت ظاهری یا یکسان‌بودن ولتاژ کافی نیست؛ تطبیق ترمینال‌ها و امکانات کنترلی نیز ضروری است. بنابراین، انتخاب بین برد یوتاب ۶۸۹ و یک مدل زومر باید بر اساس نیاز سیستم، مشخصات فنی نسخه موردنظر و توصیه نصاب متخصص انجام شود.
نکات مهم هنگام خرید برد جک پارکینگی یوتاب 689
برای انتخاب برد مناسب جک درب پارکینگ یوتاب، علاوه بر نام و مدل محصول، باید شرایط سیستم درب اتوماتیک خود را در نظر بگیرید. توجه به نکات زیر می‌تواند احتمال خرید اشتباه را کاهش دهد.
- بررسی ولتاژ موتور برد باید با ولتاژ و نوع موتور جک سازگار باشد. این مدل برای موتورهای ۲۴ ولت DC معرفی شده است و هنگام خرید جک پارکینگی 24 ولت یا برد جایگزین، باید سازگاری مشخصات فنی آن‌ها را بررسی کنید.
- بررسی امکانات موردنیاز اگر به چشمی ایمنی، فلاشر، قفل برقی یا بسته‌شدن خودکار نیاز دارید، وجود ورودی‌ها و خروجی‌های مربوطه را بررسی کنید.
- توجه به ظرفیت حافظه ریموت ظرفیت اعلام‌شده در نسخه‌های مختلف یکسان نیست؛ بنابراین، اگر تعداد ریموت‌های زیادی نیاز دارید، این مورد را پیش از خرید مشخص کنید.
- بررسی سیستم باتری در صورت نیاز به عملکرد هنگام قطع برق، از سازگاری باتری‌ها و نحوه اتصال آن‌ها مطمئن شوید.
- بررسی گارانتی شرایط گارانتی، مدت پوشش و نحوه استفاده از خدمات پس از فروش را از فروشنده جویا شوید.
- تطبیق اتصالات در صورت جایگزینی برد قبلی، نقشه ترمینال‌ها و سازگاری تجهیزات متصل‌شده را بررسی کنید.
چه زمانی تعویض برد جک پارکینگی ضروری است؟
هر اختلالی در باز و بسته‌شدن درب به معنی خرابی برد نیست. گاهی مشکل از ریموت، چشمی ایمنی، سیم‌کشی، موتور جک یا تنظیمات مدار فرمان ناشی می‌شود. به همین دلیل، بهتر است پیش از خرید قطعه جدید، علت دقیق اختلال مشخص شود. اگر خرابی برد تأیید شد، هنگام انتخاب جایگزین فقط به یکسان‌بودن ولتاژ توجه نکنید. نوع ورودی‌ها و خروجی‌ها، پشتیبانی از چشمی، فلاشر و قفل برقی، سازگاری ریموت‌ها و نحوه اتصال باتری نیز باید بررسی شوند. یکسان‌بودن ولتاژ به‌تنهایی سازگاری کامل دو برد را تضمین نمی‌کند. در صورت نداشتن تجربه کافی در کار با برق و مدار فرمان، بررسی و تعویض برد را به تکنسین متخصص بسپارید. این کار احتمال آسیب به برد جدید و سایر اجزای سیستم را کاهش می‌دهد.
نصب و راه‌اندازی مدار فرمان جک درب اتوماتیک
نصب و راه‌اندازی مدار فرمان جک درب اتوماتیک باید بر اساس نقشه سیم‌کشی و دستورالعمل همان مدل انجام شود. پیش از شروع کار، برق ورودی را قطع کنید و از تطابق مشخصات موتور، تجهیزات جانبی و اتصالات با برد مطمئن شوید. همچنین، وضعیت مکانیکی جک درب پارکینگ باید پیش از تنظیم مدار فرمان بررسی شود. در فرایند نصب، اتصال موتورهای ۲۴ ولت DC، ورودی چشمی، فلاشر و در صورت نیاز قفل برقی باید مطابق نقشه مشخص‌شده انجام شود. سپس تنظیم زمان حرکت موتور، تأخیر بین لنگه‌ها و بسته‌شدن خودکار بررسی می‌شود. پس از راه‌اندازی، عملکرد درب در چند چرخه باز و بسته‌شدن آزمایش می‌شود. همچنین باید عملکرد چشمی و تجهیزات ایمنی بررسی شود تا سیستم در شرایط عادی به‌درستی کار کند. جزئیات اتصال ترمینال‌ها ممکن است با توجه به نسخه برد تفاوت داشته باشد؛ بنابراین، از تعمیم نقشه یک مدل به نسخه دیگر خودداری کنید.
عیب‌یابی اولیه برد جک پارکینگی یوتاب 689
اگر درب پارکینگ به فرمان ریموت پاسخ نمی‌دهد یا حرکت آن با اختلال همراه است، پیش از تعویض برد چند مورد را بررسی کنید:
- درب هیچ واکنشی نشان نمی‌دهد برق ورودی، وضعیت باتری، اتصالات و عملکرد ریموت را بررسی کنید.
- درب حرکت می‌کند اما کامل باز یا بسته نمی‌شود تنظیم زمان حرکت، وضعیت مکانیکی درب و عملکرد موتور باید بررسی شوند.
- ریموت عمل نمی‌کند باتری ریموت، سازگاری آن با گیرنده و تعریف‌شدن ریموت در حافظه را کنترل کنید.
- درب هنگام حرکت متوقف می‌شود وجود مانع، عملکرد چشمی، سیم‌کشی و تنظیمات تشخیص اضافه‌بار می‌توانند در بروز مشکل نقش داشته باشند.
- فلاشر یا قفل برقی کار نمی‌کند سازگاری تجهیز، اتصالات و وضعیت خروجی مربوطه را بررسی کنید. یک نکته: این موارد فقط برای بررسی اولیه هستند و علت قطعی خرابی را مشخص نمی‌کنند. اگر بررسی‌ها به نتیجه نرسید یا احتمال وجود ایراد الکتریکی مطرح بود، از تکنسین متخصص کمک بگیرید.
قیمت برد جک پارکینگی یوتاب 689 و شرایط خرید
قیمت برد جک پارکینگی یوتاب 689 ممکن است بر اساس نسخه محصول، شرایط عرضه، گارانتی و اقلام همراه متفاوت باشد. برای مقایسه قیمت‌ها، فقط مبلغ نهایی را در نظر نگیرید؛ مشخصات نسخه، ظرفیت حافظه ریموت و شرایط خدمات پس از فروش نیز اهمیت دارند. پیش از ثبت سفارش، از فروشنده درباره موجودی مدل موردنظر، مدت گارانتی، اقلام همراه و سازگاری برد با جک فعلی خود سؤال کنید. اگر قصد دارید برد معیوب را جایگزین کنید، بهتر است مدل برد قبلی و مشخصات موتور را در اختیار فروشنده قرار دهید تا امکان تطبیق دقیق‌تر فراهم شود.
جمع‌بندی
برد جک پارکینگی یوتاب ۲۴ ولت DC مدل 689، یک مدار فرمان برای کنترل جک‌های درب اتوماتیک با امکاناتی مانند تنظیم زمان حرکت، تعیین تأخیر بین لنگه‌ها، بسته‌شدن خودکار، ورودی چشمی ایمنی و اتصال تجهیزات جانبی است. وجود سیستم باتری پشتیبان نیز می‌تواند در زمان قطع برق کاربرد داشته باشد. برای انتخاب درست این محصول، ولتاژ موتور، نوع اتصالات، امکانات موردنیاز، ظرفیت حافظه ریموت و شرایط گارانتی را بررسی کنید. در صورت جایگزینی برد قبلی، سازگاری کامل اتصالات و تجهیزات اهمیت ویژه‌ای دارد. در نهایت، نصب صحیح و تنظیم متناسب با شرایط درب به عملکرد مطمئن‌تر سیستم کمک می‌کند. برای خرید این محصول با گارانتی اصلی و قیمت مناسب می‌توانید از طریق فروشگاه اینترنتی 2bk اقدام نمایید.
سؤالات متداول
برد جک پارکینگی یوتاب 689 برای چه موتوری مناسب است؟
این مدل برای کنترل موتورهای ۲۴ ولت DC معرفی شده است. با این حال، برای اطمینان از سازگاری باید مشخصات موتور، نوع اتصالات و امکانات موردنیاز سیستم بررسی شوند.
ظرفیت حافظه ریموت برد یوتاب 689 چقدر است؟
ظرفیت حافظه ریموت در نسخه‌های مختلف این برد متفاوت است. در برخی نسخه‌ها ۸۰ ریموت و در برخی دیگر تا ۲۰۰ ریموت اعلام شده است. برای اطلاع از ظرفیت دقیق، مشخصات نسخه موردنظر را هنگام خرید بررسی کنید.
آیا این برد از چشمی ایمنی پشتیبانی می‌کند؟
بله، برای این برد ورودی چشمی ایمنی در نظر گرفته شده است. نوع اتصال و تنظیمات باید مطابق نقشه سیم‌کشی نسخه موردنظر انجام شود.
آیا امکان اتصال فلاشر و قفل برقی وجود دارد؟
بله، این برد با خروجی فلاشر ۲۴ ولت معرفی شده و قابلیت اتصال قفل برقی نیز برای آن اعلام شده است. پیش از نصب، مشخصات الکتریکی تجهیزات و سازگاری آن‌ها با خروجی‌های برد را بررسی کنید.
آیا برد یوتاب 689 هنگام قطع برق کار می‌کند؟
این برد دارای سیستم باتری پشتیبان است. مدت کارکرد هنگام قطع برق به وضعیت باتری، میزان شارژ، نحوه اتصال و تعداد دفعات استفاده بستگی دارد. اتصال باتری باید مطابق نقشه همان نسخه انجام شود.
گارانتی برد جک پارکینگی یوتاب 689 چقدر است؟
مدت گارانتی اعلام‌شده برای این محصول ۲۴ ماه است. برای اطلاع از شرایط دقیق پوشش، موارد خارج از گارانتی و نحوه استفاده از خدمات پس از فروش، اطلاعات فروشنده و ضمانت‌نامه نسخه خریداری‌شده را بررسی کنید.
